Productos y tecnologías que se verán en IMTS 2004

Productos y tecnologías que se verán en IMTS 2004

Comunicate con el proveedor:

Contactar

!noticia guardada!

Prensas

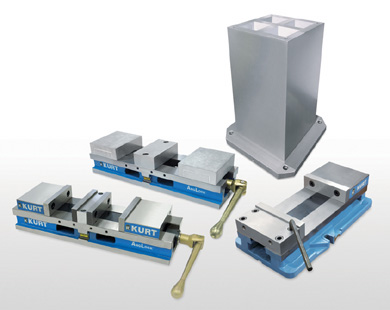

Kurt ofrece productos para sujeción que ofrecen alta precisión y repetibilidad en diferentes aplicaciones. La prensa de tornillo de alta densidad tiene dos estaciones con capacidad de 4". Desarrolla hasta 6.316 lb de fuerza de agarre a 70 lb de torque y 7.800 lb de fuerza a 5.000 psi en el modelo hidráulico. Con un cuerpo de hierro dúctil de 80.000 psi y componentes de acero, absorben vibraciones de mecanizado. Sus características incluyen quijadas duras o maquinables de cambio rápido, disponibles en aluminio 7075-T6 o fundición de hierro 65-45-12; modelos manual e hidráulico convertibles, para centros de mecanizado verticales u horizontales; bloque de sujeción autoajustable para acople rápido de las quijadas; precarga ajustable que reduce giros de la manija para aperturas largas entre las quijadas.

La prensa de tornillo D810 está diseñada para agarrar partes muy largas. Ofrece apertura entre quijadas de 10" y fuerza de agarre hasta de 11.600 lb. Fácil de desensamblar para limpieza. Cuatro pernos en la quijada estacionaria reducen la deflexión de la prensa en 25%, mientras permiten el desensamble sin remover el cuerpo de la mesa de la máquina. Construida de hierro dúctil de 80.000 psi, tiene recubrimiento altamente resistente a la corrosión. La línea de bases ToolBlox ofrece módulos para el montaje de prensas de tornillo. Se ofrecen ToolBlox de cuatro y dos caras. Ambos de fundición de hierro clase 35, admiten prensas de la mayoría de tamaños. Las bases ToolBlox pueden ser atornilladas y ensambladas por medio de espigas sobre cada cara para un montaje rápido. Ideales para montaje permanente de prensas y cambios de montajes rápidos en máquinas fresadoras.

Pinza de sujeción
Rovi introduce Finger Collet, nueva herramienta para aplicaciones frágiles de corrida corta. La pinza está diseñada para cerrarse herméticamente usando sólo los dedos, con el fin de no sobreajustar la pinza.

Estas pinzas pueden ser sostenidas en un mandril o fijador de pinzas, en un torno o fresadora. Localizando el vástago de diámetro 5/8" y con una arandela de seguridad para ajustar el pasador de 1/8" (provisto), los collares pueden ser taladrados hasta una profundidad máxima de 3/8" y mecanizados hasta 1" de diámetro de agujero. La pinza mide 1,15" O.D. x 0,625" de longitud, y se ofrece en acero 12L14 y aluminio 6061-T6. Una vez mecanizada la pinza al diámetro deseado y sin retirar de su fijador, puede obtenerse una repetibilidad de 0,0005"-0,001".

Centros de mecanizado
Mitsui Seiki introduce dos nuevos centros de mecanizado. Uno es el HW63A, un centro de mecanizado horizontal para aplicaciones de alta velocidad y precisión. Otro es el VU65A-SH, centro de mecanizado con eje vertical, cabezal giratorio y cinco ejes, apto para fabricar partes complejas. Se exhibirá también el modelo HU63A-5X, el más popular de la línea de centros de mecanizado con mesa Trunnion, y el modelo VL30-5X, un centro de mecanizado vertical con motor lineal, dirigido a la fabricación de componentes como moldes, electrodos y álabes de compresores. El HW63A ofrece un diseño compacto rígido e incorpora doble tornillo de bolas en todos los ejes para suministrar alta velocidad y mejor posicionamiento. Su cubo X, Y, Z es de 1.000 mm x 800 mm x 800 mm.

El VU65A-SH es una máquina de contornos de cinco ejes. Cuenta con un cabezal giratorio vertical para la producción a bajo volumen de álabes de turbinas, cabezas de cilindros para autos, moldes intrincados, engranajes, levas y otras partes complejas de alta precisión. Tiene un rango de recorrido en X, Y, Z de 1280 mm x 650 mm x 610 mm.

El sistema Trunnion del HU63A-5X ha sido rediseñado para un acceso más fácil a la pieza de trabajo y se le ha dado una configuración más compacta. El motor del eje A (Trunnion) tiene mayor rango de movimiento y más torque para aplicaciones de corte pesado. La cubierta Trunnion admite partes con 950 mm de diámetro x 900 mm de altura.

El VL30-5X usa motores lineales en vez de tornillos de bolas para tasas mayores de aceleración/desaceleración y elimina ruidos, vibraciones y retrocesos. Es ideal en producción de insertos para moldes y dados. Su rango X, Y, Z es 200 mm x 300 mm x 200 mm. Se ofrecen ejes hasta de 50.000 rpm.

Monitoreo de flujo
CoolPoint es un medidor de derramamiento de vórtices para el monitoreo de flujos en aplicaciones industriales. Está diseñado para asegurar flujos consistentes de agua, refrigerantes de máquinas basados en agua y refrigerantes agua/glicol. La repetibilidad es de +/-1% del flujo actual. Fácil de instalar y usar, sin partes móviles, disponible en tamaños de tubería que van desde 1/4" hasta 2", tiene un precio económico. Las aplicaciones de flujo de agua y refrigerante incluyen manufactura de moldes, tratamiento térmico por inducción, soldadura por resistencia, y otras. Entre los procesos que se utilizan están el ensamble y mecanizado de autopartes, la manufactura química, el procesamiento de comidas, el formado de metal, la inyección de plásticos, la minería, la generación de potencia y el tratamiento de aguas. También se ofrecen flujómetros de área variable o presión diferencial para el monitoreo de agua de refrigeración, lubricantes y aire comprimido, entre otros.

Mesas de trabajo
La nueva KC 150 TT es una opción de mesas gemelas (Twin Table) para la serie K de máquinas horizontales escariadora/fresadora/cepilladora. Combina los beneficios de un intercambiador de mesas Plus, con las ventajas de un intercambiador convencional, como la eliminación de los tiempos de carga/descarga de material y los menores tiempos de alistamiento. El Plus ofrece una capacidad de carga mayor de la mesa, menor tiempo de cambio de trabajo, mejor confiabilidad y mayor capacidad. La opción de mesa gemela cuenta con una característica de servocierre que les permite a ambas mesas cerrarse en movimiento simultáneo. Esto genera una doble superficie y mayor capacidad de carga para piezas muy grandes. Las mesas independientes dan un movimiento rápido de una nueva pieza de trabajo en el área de mecanizado, mientras se evacua un trabajo listo. Ambas mesas permiten contorneado total en cuatro ejes o posicionamiento rotacional de 0,001º.

Rectificadora CNC
TTB Engineering introduce la rectificadora CNC, modelo TGC, de 5 o 6 ejes para microrrectificado, producida en Suiza. El diseño de la TGC 5 incluye un arreglo de torreta para las ruedas abrasivas que aloja hasta 15 ruedas. El rango de diámetros de las herramientas de rectificación va desde 0,0008" hasta 0,551". Un software manejado por menús de Numroto y NTI cubre el espectro total de herramientas de corte, desde brocas y fresas hasta herramientas de perfil con nariz esférica, cilíndrica o achaflanada. Es de fácil mantenimiento y está disponible tanto con control GE Fanuc como NUM. Puede configurarse con autocarga.

Sistema de corte por láser
El nuevo sistema Axel-LT se compone de una máquina láser de CO2 con carga y descarga integrada de material, conectada a un magazín de una o varias unidades de almacenamiento de material. El sistema, de tamaño reducido, permite el corte de partes con alta calidad. Cada unidad de torre tiene capacidad de almacenar de 12 a 14 mesas que sostienen hasta 6.000 lb de láminas de material de 1,5 m x 3 m. El sistema es controlado mediante un control CNC para el monitoreo y la programación. Tiene también el software WinExecuter, que administra tanto el láser como el magazín. Una lista de trabajos inspecciona continuamente el material programado contra el de la torre. El control provee una simulación gráfica del sistema de almacenamiento.

La máquina láser tiene una construcción rígida con guías endurecidas de alta precisión y un sistema de potencia que permite aceleración y velocidades de posicionamiento altas. El alistamiento del láser se hace mediante un sistema sensor óptico de referencia, Laser Eye. El sistema mantiene un diámetro de láser constante. Su función de borde, además, permite el corte de esquinas agudas en diferentes materiales, incluso placas gruesas. Tiene una fuente láser de CO2 con excitación de alta frecuencia y un control integrado GE-Fanuc.
